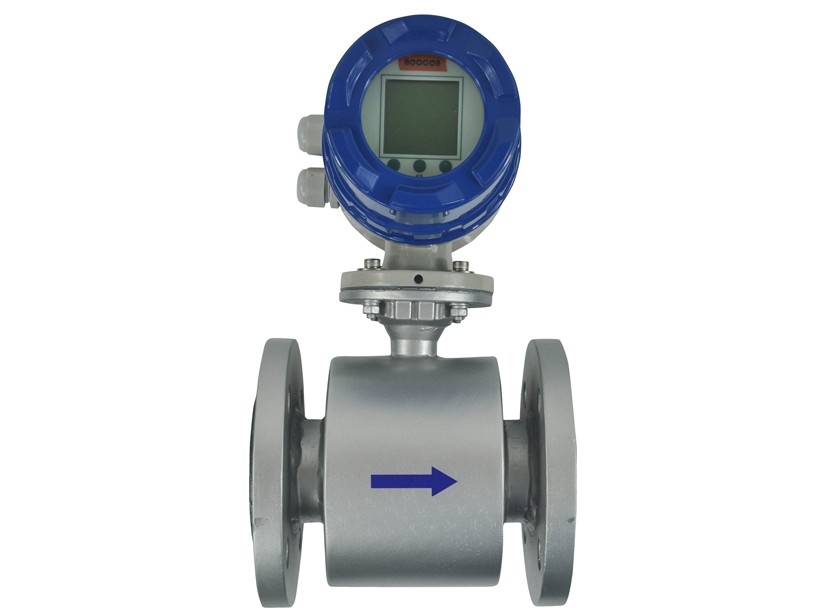

电磁流量计是经过不断升级改良的高精度、高可靠性产品，在励磁技术，内衬技术，智能化技术方面达到了国内外先进水平。适用于测酸、碱、盐溶液、泥浆矿浆、纸浆、废水等导电介质的体积流量测量。
BF40电磁流量计可以分为一体型和分体型两种。
BF40电磁流量计在安装方式上有法兰型、夹持型、卫生型和插入式四种。
工作原理
测量原理是基于法拉第电磁感应定律。即：导电液体在磁场中作切割磁力线运动时，导体中产生感应电压，其感应电压为：
E=kBD
E=感应信号电势，V；
k=仪表常数；
B=磁感应强度，T；
D=测量管的内直径，m；
=测量管截面内电极断面轴线方向平均流速，m/s。
测量流量时，流体流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速(亦即体积流量)成正比的电压，因此要求被测的流动液体具有最低限度的电导率。其感应电压信号通过二个与液体直接接触的电极检出，并通过电缆传送至放大器，然后转换成统一输出信号。
结构特点
双腔结构把电气部分与接线端分开
超低EMI开关电源，适用电源电压范围大
高清晰度背光宽温型LCD显示，便于操作
具有RS232C，RS485, BRAIN，HART, MODBUS等总线数字通讯输出
能进行双向流量测量，双向总量累计
BF40响应快速，并有良好的稳定性,可测双向流
高精度：一般为±0.5%或±1.0%，特殊可达：±0.25%
重复性：一般为±0.2%或±0.3%，特殊可达：±0.1%
环境温度：-20～60℃
环境湿度：5～95％RH(无结露)
电源电压的额定值：80～264VAC
电源频率：47～63Hz
流体电导率：>5μs/cm
型号说明
图示 |
|
|
|
|
连接方式 | 法兰型 | 夹持型 | 插入式 (可选带球阀) | 卫生型 |
公称通径（DN） | 3-2000mm | 3-200mm | 200-2000mm | DN10-150mm |
工作压力 | 0.6～4.0MPa 按口径分，特殊可达25MPa | 0.6～4.0MPa按口径分
| 0.6～4.0MPa按口径分
| 0.6～4.0MPa 按管道口径分 |
防护等级 | IP65、IP68 |
转换器 | 一体型/分体型(0～30m) |
电极材料 | 耐酸钢 含钼不锈钢 Ti Ta HB HC Pt |
衬里材料 | 氯丁橡胶、聚氨脂、PTFE、PFA |  PTFE、PFA
|
介质 | 导电性液体 |
介质电导率 | >5μS/cm |
精度、重复性 | ±0.5%或±1.0%、特殊标定可达±0.25%，重复性±0.2%或±0.3%,特殊可达±0.1% |
量程范围 | 0.3～15m/s |
工作温度 | -25～150℃ | -25℃～65℃ |
防爆等级 | Ex dⅡBT4 |
输出 | 4～20mA电流信号、频率输出、脉冲输出，通讯RS232C，RS485, BRAIN，HART, MODBUS |
电源 | 220VAC、110VAC、24VDC，可选电池内供电（无外部供电） |
励磁方式 | 低频方波励磁 |
显示器 | 瞬时流量 、累积流量、故障显示 |
衬里材料选择
内衬材料 | 主要性能 | 适用范围 |
天然橡胶
( 软橡胶 ) | 1、较好的弹性，耐磨性和扯断力
2、耐一般的弱酸、弱碱的腐蚀 ，不耐氧化剂腐蚀 | 1、<80℃ 2、测普通水、污水 |
耐酸橡胶
( 硬橡胶 ) | 可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾的腐蚀，但不耐强氧化剂的腐蚀 | 1、-25℃～+90℃
2、测一般的酸、碱、盐溶液 |
氯丁橡胶
(Neoprene) | 1、极好的弹性，高度的扯断力，耐磨性能好
2、耐一般低浓度的酸碱、盐溶液的腐蚀，但不耐氧化性介质的腐蚀 | 1、＜80℃；
2、测水、污水、泥浆和矿浆 |
聚胺脂橡胶
(Polyurethane) | 1 、极好的耐磨性能
2、耐酸、碱性能差 | 1、＜70℃
2、测中性强磨损的煤浆、泥浆和矿浆 |
聚四氟乙烯
(PTFE) | 1、耐沸腾的盐酸、硫酸、硝酸、王水、浓碱和各种有机溶剂
2、耐磨性能好，粘接性能差 | 1、-80℃～+120℃；
2、测浓度、浓碱强腐蚀性溶液及卫生类介质 3、不适合用于KOH，硝酸，氢氟酸 |
特氟隆 (PFA) | 基本性能和PTFE类似，但粘接性，强度、耐温性均优于PTFE | 1、-80℃～+160℃；
2、测浓度、浓碱强腐蚀性溶液及卫生类介质 3、不适合用于KOH，硝酸，氢氟酸 |
电极材料选择
材料 | 耐腐蚀性能及使用范围 |
含钼不锈钢 (0Cr18Ni12Mo2Ti) 耐酸钢（1Cr18Ni9Ti） | 1、 主要用于生活工业用水、原水、下水、废水 2、 稀酸、稀碱等弱腐蚀性酸、碱、盐溶液 |
哈氏合金B（HB） | 1、 适用于低浓度盐酸等非氧化性酸 2、不适用于硝酸等氧化性酸 |
哈氏合金C(HC) | 1、常温硝酸、其他氧化性酸，盐，有耐腐蚀性 2、盐酸等还原性酸和氯化物不适用 |
钛 (Ti) | 1、耐腐蚀性略优于耐酸钢 2、对氯化物、次氯酸盐、海水有良好的耐腐蚀性 3、对常温硝酸等氧化性酸有耐腐蚀性 4、对盐酸、硫酸等还原性酸不适用 |
钽 (Ta) | 1、除氢氟酸、发烟硫酸、碱外的其余化学介质，包括沸点的盐酸、硝酸和＜175℃硫酸 2、氢氧化钠等碱液不适用 |
铂 (Pt) | 1、几乎适用于各种酸、碱、盐 2、不包括王水 |
选型表
型号 | 说明 |
BF40 | 电磁流量计 |
公称通径（DN） | 3，4，6，8，10，15，20，25,32，40，50，65，80，100，125，150，200，250，300，350，400，450，500，600，700，800，900，1000，1200，1400，1600，1800，2000 | 3～2000mm |
普通型/智能型 | A | 普通型（带显示、外供电） |
B | 智能型（带显示、内供电） |
转换器类型 （传感器与转换器的连接方式） | 1 | 一体型 |
2 | 分体型 |
传感器类型 （传感器与工艺管道的连接方式） | 1 | 管道式 | 法兰型 |
2 | 夹持型 |
3 | 插入式 | 带球阀 |
4 | 不带球阀 |
5 | 卫生型 |
衬里材料 | 1 | 硬橡胶 |
2 | 软橡胶 |
3 | 聚四氟乙烯 PTFE |
4 | 特氟隆 PFA |
5 | 特殊衬里，另定 |
电极材料 | 1 | 耐酸钢 1Cr18Ni9Ti |
2 | 含钼不锈钢 0Cr18Ni12Mo2Ti |
3 | 哈氏合金B HB |
4 | 哈氏合金C HC |
5 | 钛 Ti |
6 | 钽 Ta |
7 | 其他 |
接地环 | 1 | 无 |
2 | 1Cr18Ni9Ti |
3 | 特殊材料 |
工作压力 | 06，10，16，25，40，63，100，160，250 | 0.6 MPa～25 MPa |
防护等级 | 1 | IP65 |
2 | IP68 |
防爆要求 | 1 | 无 |
2 | 有 |
输出信号 | 1 | 4～20mA |
2 | 脉冲/频率 |
3 | 通讯输出 |
4 | 其他 |
供电电压 | 1 | 220VAC |
2 | 24VDC |
3 | 110VAC |
上限流量m3/h | --- | m3/h
|
