概述

BF60热式气体质量流量计采用热扩散原理，热扩散技术是一种在苛刻条件下性能优良、可靠性高的技术。

BF60是一种测量气体的直接质量流量计，无须做温度﹑压力补偿，直接简单方便的质量流量计。满足气体流量监测，流量计量和仪表自校验的要求。

工作原理

BF60系列热式气体质量流量计是利用热扩散原理来测量气体的质量流量仪表。该仪表的传感器由两个基准级热电阻RTD组成。一个是质量速度传感器T1,一个是测量气体温度变化的温度传感器T2。当这两个RTD置于被测气体中时，其中传感器T1被加热到气体温度以上的一个恒定的温差，另一个传感器T2用于感应被测气体温度。随着气体质量流速的增加，气体带走更多热量，传感器T1的温度下降，要维持T1﹑T2恒定的温度差，T1的加热功率就要增大。根据热效应的热扩散定律，加热功率P﹑温差△T=（T1-T2）与质量流量Q有确定的数学关系式。

P/△T=K1+K2f(Q)^K3

K1﹑K2 ﹑K3是与气体物理性质有关的常数

结构特点

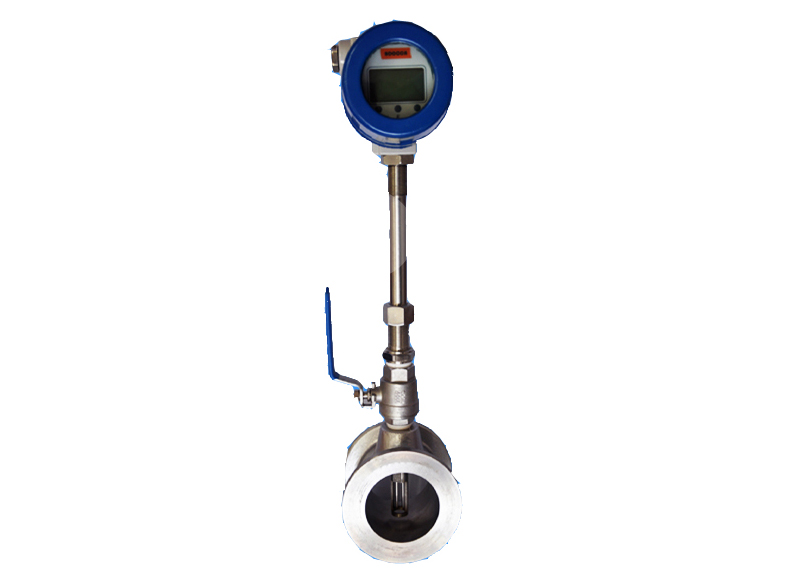

BF60热式气体质量流量计由流量传感器和流量转换器组成。按流量传感器的连接方式分为：插入式和管道式热式气体质量流量计；按转换器的连接方式来分为：一体型和分体型。

近年来智能式流量计还把微处理器、显示通讯及其他功能模块亦装在转换器内。

性能指标

测量气体的质量流量，无需温度﹑压力补偿；

精 度：±1.0%；特殊标定可达±0.5%

重复性：±0.2%；

响应时间：1 S

宽量程比120：1（可达1000：1）；大口径，低流速，压损可忽略；

采用稳定性极高的铂RTD传感器，消除了零飘、确保了长期稳定性；

传感器材质：不锈钢，特殊材质订货时说明；

可实现大管径小流量测量，低流速测量非常灵敏，最小流量可测低至零,分辨率0.001m/s；

无可动部件、振动影响可忽略；

设计、选型方便，安装、使用简便，选择插入式带球阀型，可不断流装卸，维护方便；

对粉尘等小颗粒不敏感；

全量程段的专家算法，保证了测量的准确度，适于贸易结算或气体检漏；

高性能智能微处理器及模数、数模转换芯片；

适合各类单一或混合气体流量测量（乙炔气除外）。

应用范围

氧气﹑氮气﹑氢气﹑氯气及多组份气体测量；

高炉煤气﹑转炉煤气﹑焦炉煤气测量；

烟道气测量；

沼气﹑水处理中的曝气和氯气测量；

压缩空气测量；

天然气﹑液化气﹑火炬气﹑等气体流量测量；

电厂高炉的一次风﹑二次风流量测量；

矿井下通风或排风系统流量测量。
