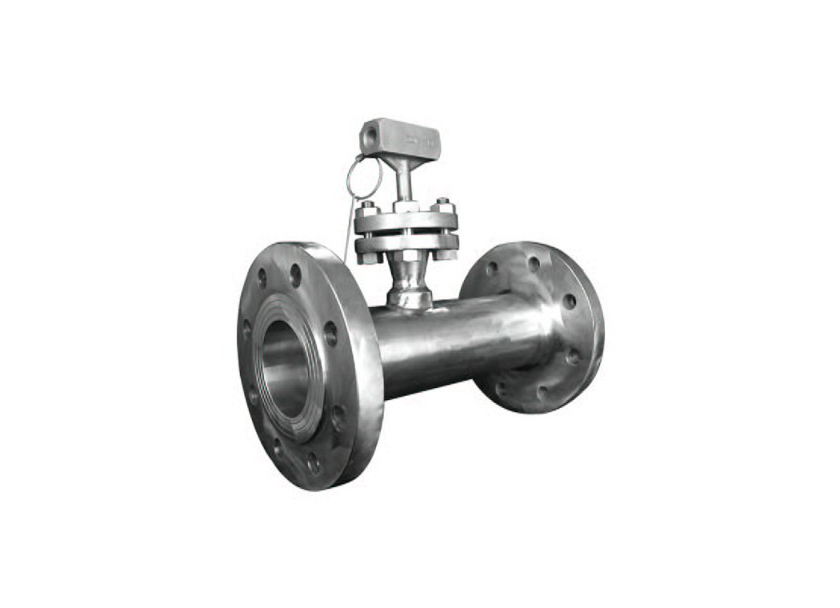

BF10-050加速式平衡均速管流量传感器
是由加速管、平衡器和均速管三位一体科学组合而成的全新流量测量装置
BF10-050是为了解决现场低流速、宽量程 、直管段不足或无直管段，测量精度要求高且稳定的难度，而研究、设计、开发出的具有全新理念的新一代差压式流量测量技术。
传统方法是改变工艺管道的内径，也就是缩径处理，人为提高流体的流速以便达到流量计的测量要求。这样处理的缺陷在于，缩径处理后流体的流场急剧变化，通常需要10D甚至20D以上的距离，流体才能达到有效测量所需的紊流状态。要缩短紊流状态的距离，通常采用加装整流器的方法，但是传统的整流器都是在整流器后至少3倍以上的距离才能有效测量，再加上整流器本身的长度，实际的距离并没有减少多少。
BF10-050收缩式流态校正管段廓形是对称的。它有入口圆筒（含膨胀节）、入口收缩段、圆筒形喉部和逐渐放大的扩散段所组成。其中，管段的入口处的圆筒和收缩段起到了提高流速的作用，并将不规则的复杂流态在圆筒形喉部迅速整理成线性的流线剖面，使流体收缩，由此克服了流速偏低，量程宽 和上游直管段不足或无直管段而造成的无法测量或测量不准确的现场难题；出口处是一段逐渐放大的扩散段，此扩散段的作用使加速后的压力损失降到了最小。
首先，在加速管部分，针对不同工艺条件采用专有加速角度处理，使流体在提高流速的同时初步调节流场，以减少后部所需直管段距离。
其次，在加速管的收缩口后与喉部段之前设有平衡器。该平衡器是一个多孔径平衡紊流器，每个孔的尺寸和分布是基于现场工艺参数定制的，称为平衡孔。当流体穿过平衡孔时，流体将被平衡器整流，形成近似有效测量的紊流流场状态，BF10-050无需后续直管段即可精确测量。
最后，均速管部分，采用完全流线型的水滴形截面的均速管流量传感器，插入在平衡器的后部的圆筒形喉部的位置，通过均速管来取得差压值。
性能特点
精度高：±0.5%
重复性好：±0.1%
量程比大：可达65:1
可测管径宽：8~1000mm或更大
可测介质广：单项气体、蒸汽以及满管、粘度不大于10里泊的液体
可测更低和更高的流速
无需直管段要求
平衡器为板式节流整流器，其长度与其它传统整流器相比可以忽略不计
平衡器为多孔结构可分散流体阻力，有效的减小了涡流的形成和紊流摩擦，从而降低永久压力损失。
平衡器多孔对称的设计，减少了紊流剪切力和涡流的形成，从而大大降低了滞留死区的形成，保证脏污介质顺利通过多个孔，减小了流体孔被堵塞的机会，达到长期使用的目的。
.jpg)
型号说明
连接方式
型号 | BF10-050型 | BF10-100/110型 | BF10-150型 | BF10-200S型 |
图示 |
|
|
|
|
连接方式 | 法兰、螺纹、焊接 | 双金属环压胀密封螺纹连接通用型 | 金属丝压胀密封弹簧锁定螺纹连接型 | 金属丝压胀密封螺纹连接在线安装型 |
公称通径（DN） | 8-1000mm | 38-1050mm | 38-1800mm | 38-12000mm |
传感器大小 | 05#、10#、15# | 05#、10#、15# | 05#、10#、15# | 05#、10#、15#、20# |
压力等级 | MAX. ANSI 2500 | MAX. ANSI 150 | MAX. ANSI 600 | 双杆: ANSI 600 单杆: ANSI 150 |
精度 | ±0.5%~±1.0% | ±0.5%~±1.0% | ±0.5%~±1.0% | ±0.5%~±1.0% |
重复性 | ±0.1% | ±0.1% | ±0.1% | ±0.1% |
量程比 | MAX.65:1 | 大于10：1 | 大于10：1 | 大于10：1 |
材质 | 碳钢，304不锈钢，316不锈钢，特殊材质 | 碳钢，304不锈钢，316不锈钢，特殊材质 | 碳钢，304不锈钢，316不锈钢，特殊材质 | 碳钢，304不锈钢，316不锈钢，特殊材质 |
压损 | 不到差压值的3% | 不到差压值的3% | 不到差压值的3% | 不到差压值的3% |
直管段 | 没有要求 | 前7D 后3D | 前7D 后3D | 前7D 后3D |
应用范围 | 适用于流速低、流量变化大、直管段不足的小管径气体、液体和蒸汽测量。 | 通常用于常温、常压下液体、气体及其它非危险性气体、液体的测量。 | 通常用于温度不超过300℃，压力不超过3.0 MPa的空气、水、蒸汽及其它非易燃易爆气体、液体的测量。 | 通常用于风量、水、煤气等介质的测量。 |
型号 | BF10-400型 | BF10-500/510型 | BF10-601型 | BF10-602型 |
图示 |
|
|
|
|
连接方式 | 金属丝压胀密封法兰连接在线安装型 | 法兰密封连接型 | 金属丝压胀密封螺纹连接在线安装型 | 金属丝压胀密封螺纹连接在线安装型 |
公称通径（DN） | 38-12000mm | 38-12000mm | 38-12000mm | 38-12000mm |
传感器大小 | 05#、10#、15#、20# | 05#、10#、15#、20#、25# | 05#、10#、15#、20# | 05#、10#、15#、20# |
压力等级 | 双杆：ANSI 600 单杆：ANSI 150 | MAX.ANSI 2500 | MAX.ANSI 2500 | MAX.ANSI 2500 |
精度 | ±0.5%~±1.0% | ±0.5%~±1.0% | ±0.5%~±1.0% | ±0.5%~±1.0% |
重复性 | ±0.1% | ±0.1% | ±0.1% | ±0.1% |
量程比 | 大于10:1 | 大于10:1 | 大于10:1 | 大于10:1 |
材质 | 碳钢，304不锈钢，316不锈钢，特殊材质 | 碳钢，304不锈钢，316不锈钢，特殊材质 | 碳钢，304不锈钢，316不锈钢，特殊材质 | 碳钢，304不锈钢，316不锈钢，特殊材质 |
压损 | 不到差压值的3% | 不到差压值的3% | 不到差压值的3% | 不到差压值的3% |
直管段 | 前7D 后3D | 前7D 后3D | 前7D 后3D | 前7D 后3D |
应用范围 | 通常用于风量、水、煤气、天然气等介质的测量。 | 适用于通常介质测量外还特别适用于高温高压蒸汽、氢气、氧气等易燃易爆介质的测量。510型特别适用于大流量的蒸汽、超大管径的圆管、方管气体测量。 | 适用于更多、更脏的 粉尘，煤气。 | 适用于粉尘，煤气。 |
选型表
型号 | 说明 |
BF10 | 均速管流量传感器 |
传感器型号 | 050 | 管道加速型（8-1000mm） |
100 | 螺纹连接型 |
110 | 双面支撑螺纹连接型 |
150 | 安全锁定型 |
200S | 单杆驱动螺纹连接在线安装型 |
200D | 双杆驱动螺纹连接在线安装型 |
200SPI | 单杆驱动螺纹连接在线安装部分插入型 |
200DPI | 双杆驱动螺纹连接在线安装部分插入型 |
400S | 单杆驱动法兰连接在线安装型 |
400D | 双杆驱动法兰连接在线安装型 |
400SPI | 单杆驱动法兰连接在线安装部分插入型 |
400DPI | 双杆驱动法兰连接在线安装部分插入型 |
500 | 法兰连接型 |
500PI | 法兰连接部分插入型 |
510 | 双面支撑法兰连接型 |
510CL | 双面支撑法兰连接自清洗型 |
601 | 螺纹连接在线安装型（底部斜口开孔） |
602 | 螺纹连接在线安装型（底部两侧开孔） |
传感器尺寸 | 05 | 05号传感器 |
10 | 10号传感器 |
15 | 15号传感器 |
20 | 20号传感器 |
25 | 25号传感器 |
传感器材质 | SL | 316L不锈钢 |
AY | 合金钢 |
SP | 特殊材质（可预订） |
外径/壁厚(方管:长/宽/壁厚) | XXX/XX (XXX/XXX/XX) |
管道走向 | H | 水平 |
V | 垂直 |
管道材质 | CS | 碳钢管道 |
SS | 不锈钢管道 |
EP | 特殊材质管道 |
接头 | P/R | 螺纹连接接头，P接头开口向上，R接头开口在两侧 |
PS/RS | 焊接连接接头，PS接头开口向上，RS接头开口在两侧 |
HPS/HRS | 高温高压焊接接头，HPS开口向上,HRS接头开口在两侧 |
F | 一体化接头 |
H | 高温一体化接头 |
可选项 | 管道球阀或闸阀 | B3C/S，B5C/S，B8C/S，B12C/S | 碳钢/不锈钢球阀 |
G3C/S，G5C/S，G8C/S，G12C/S | 碳钢/不锈钢闸阀 |
法兰等级 | FXXXC/S | ANSI150- ANSI2500 碳钢或不锈钢法兰 |
一次截止阀 | C2GC/C2GS/C2NSL | 碳钢闸阀/不锈钢闸阀/不锈钢针阀 |
