型号

说明

BF01

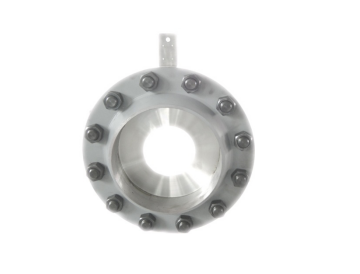

*孔板流量传感器 （□标准 □圆缺 □偏心 □内藏）

管道外径/壁厚

XXX/XX

连接方式

10

板式平焊法兰（PL）

11

带颈平焊法兰（SO）

12

带颈对焊法兰（WN）

13

对夹式

14

带管道直焊式

15

特殊连接方式

管道材质

A

管道、法兰、连接均为316不锈钢

B

管道、法兰、连接均为304不锈钢

C

管道、法兰、连接均为碳钢

S

特殊材质

传感器材质

1

碳钢

2

316不锈钢

3

304不锈钢

4

特殊材质

法兰标准

GB

国标

AS

美标

HG

化工部标准

JB

机械部标准

ES

其他标准，请注明

法兰压力等级

2.5～420

0.25～42MPa(对应GB，HG，JB)

150～2500

ANSI150～2500（对应AS）

法兰密封面

F

平面（FF）

R

凸面（RF）

M

凹凸面（MFM）

S

其他（RJ/TG等）

取压口

G

1/2"锥螺纹

E

法兰取压

C

角式取压

F

均压环式取压

H

高温一体化取压

S

特殊要求

可选项

一次阀

C2NSL

不锈钢针阀

C2GC

碳钢闸阀

C2B2S

316不锈钢球阀

标定

Y

提供流量标定证书

N

不提供流量标定证书

探伤

Y

提供X射线探伤证书

N

不提供X射线探伤证书
